LOKÁLIS IPARI ADATGYŰJTŐ
iWSN EDGE
gateway.
Raspberry Pi Compute Module 5 alapú ipari mini PC, amely a technológia adatait helyben gyűjti, tárolja és jeleníti meg. A rendszer önállóan, folyamatos internetkapcsolat nélkül is használható.
4 × RS4854 × Cortex-A762–8 GB RAMNVMe 128 GB+
Hogyan működik? ↓
CM54 MAG · 2,4 GHz
HELYI RENDSZER4 × RS485
ADATGYŰJTÉSAKTÍV
A TECHNOLÓGIÁTÓL A HELYI FELÜLETIG
Egyetlen eszközben fut az adatgyűjtés és a felügyelet.
Az EDGE gateway közvetlenül kapcsolódik a helyszíni mérőkhöz és vezérlőkhöz. A beérkező adatokat feldolgozza, helyi adatbázisban tárolja, majd a telephelyi hálózaton elérhető felületen jeleníti meg.
VALÓS IPARI TAPASZTALAT ALAPJÁN
A kezelő nem nyers regisztereket, hanem érthető folyamatot lát.
A minta egy helyi kemencefelügyelet logikáját mutatja partnernév és konkrét technológiai adatok nélkül. Az élő értékek, az alapjel, a technológiai hőmérsékletek és a batch története egy felületen követhető.
HELYI TECHNOLÓGIAI FELÜGYELETBatch #006 · futó folyamat
ADATGYŰJTÉS AKTÍV
BATCH HŐMÉRSÉKLETI TRENDUtolsó 3 óra
AlapjelHőmérséklet 1Hőmérséklet 2
#006Futó folyamatAKTÍV#0053 óra 42 perc · 2 214 mérésLEZÁRVA#0043 óra 37 perc · 2 176 mérésLEZÁRVA
FELADATRA KÉSZEN ÉRKEZIK
Nem egy üres mini PC-t, hanem működő helyi rendszert adunk át.
Adatkapcsolatok
Beállítjuk az RS485-csatornákat, a Modbus-eszközöket, a regisztereket és a szükséges átszámításokat.
Helyi adatbázis
Kialakítjuk a mérési adatok, események és batch-folyamatok helyi, visszakereshető tárolását.
Kezelőfelület
Elkészítjük az adott technológiához illeszkedő élő nézeteket, trendeket, listákat és diagnosztikát.
Átadás és próba
A rendszert a konkrét feladattal felparaméterezve, ellenőrzött adatgyűjtéssel adjuk át.
1
→
Tápellátás7–36 V DC
2
→
Ipari kapcsolatRS485 / Modbus
3
→
Helyi hálózatEthernet
4
IndításHasználatra kész felület
MŰSZAKI ADATOK
Skálázható CM5 teljesítmény, ipari csatlakozásokkal.
- Hardveralap
- Raspberry Pi Compute Module 5 + Waveshare CM5-ETH-RS485-4G-BOX
- Processzor
- Broadcom BCM2712, 4 magos 64 bites Arm Cortex-A76, 2,4 GHz
- Memória
- 2 GB / 4 GB / 8 GB LPDDR4 RAM
- Háttértár
- NVMe SSD 128 GB-tól, a feladathoz méretezve
- Soros interfész
- 4 × galvanikusan leválasztott RS485

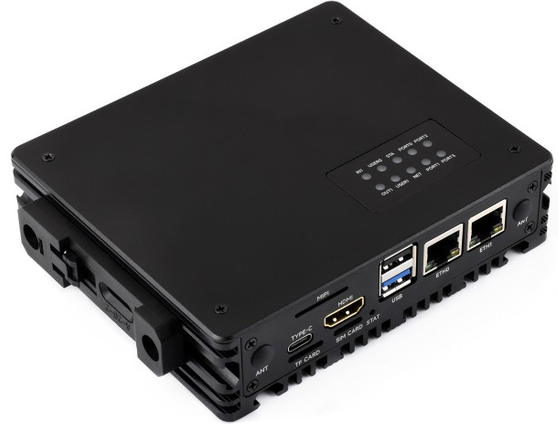

- Ethernet
- 1 × Gigabit Ethernet + 1 × 2,5 Gigabit Ethernet
- Mobil kapcsolat
- Opcionális 4G/LTE modem és Nano SIM
- Ipari I/O
- 1 × leválasztott digitális bemenet + 1 × leválasztott relékimenet
- USB
- 1 × USB 3.2 Gen1 + 1 × USB 2.0
- Tápellátás
- 7–36 V DC, csatlakozón vagy sorkapcson
- Kivitel
- Masszív, passzív hűtésű fémház
- Szoftver
- Linux alapú, konténerizált iWSN alkalmazáskörnyezet

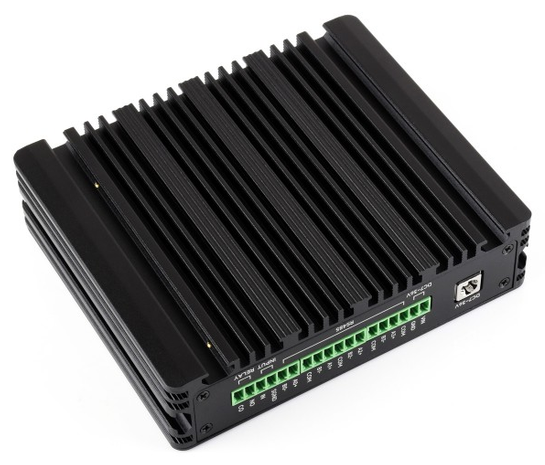

4 × RS485Leválasztott ipari kommunikációTöbb különálló Modbus-hálózat közvetlen
csatlakoztatásához.
A hardveralap műszaki adatai a Waveshare és a Raspberry Pi gyártói dokumentációján alapulnak. A tényleges iWSN konfigurációt mindig a feladathoz választjuk ki.
RENDELÉS ELŐTT
Ezekre az adatokra lesz szükség a rendszer összeállításához.
-
01
A csatlakoztatandó gépek, mérők, vezérlők és érzékelők típusa
-
02
A kommunikációs módok, Modbus-címek, paraméterek és regiszterlisták
-
03
A megjelenítendő értékek, folyamatállapotok és kezelői igények
-
04
A kívánt tárolási idő, kiolvasási gyakoriság és exportálási igény
-
05
A helyszíni hálózat, távoli elérés és opcionális 4G/LTE kapcsolat feltételei
A memória és a háttértár méretét nem önmagában választjuk ki. A mérési pontok száma, a tárolási idő, a kezelőfelület és a futtatandó szolgáltatások alapján állítjuk össze a megfelelő konfigurációt.
iWSN EDGE GATEWAY
Írja le, milyen technológiát szeretne helyben felügyelni.
A csatlakoztatandó eszközök és a kívánt felület alapján összeállítjuk a hardver- és szoftverkonfigurációt.
